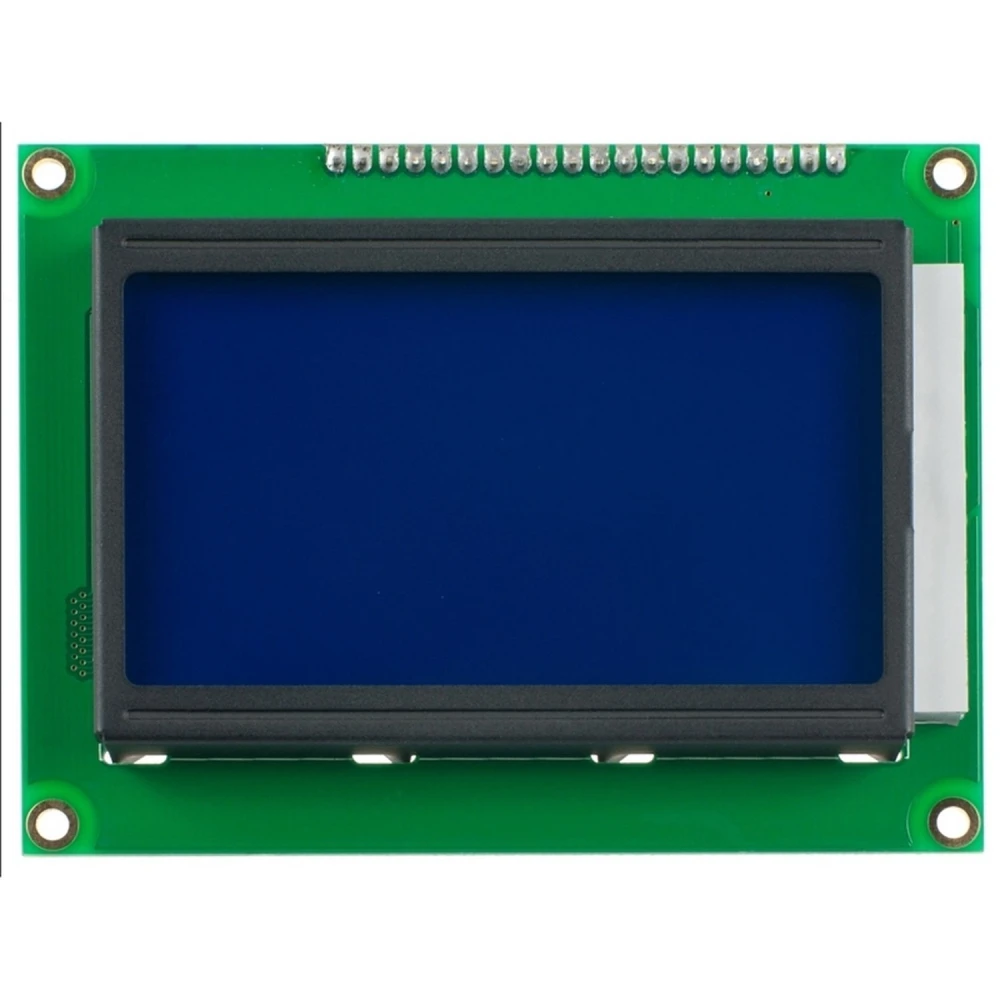

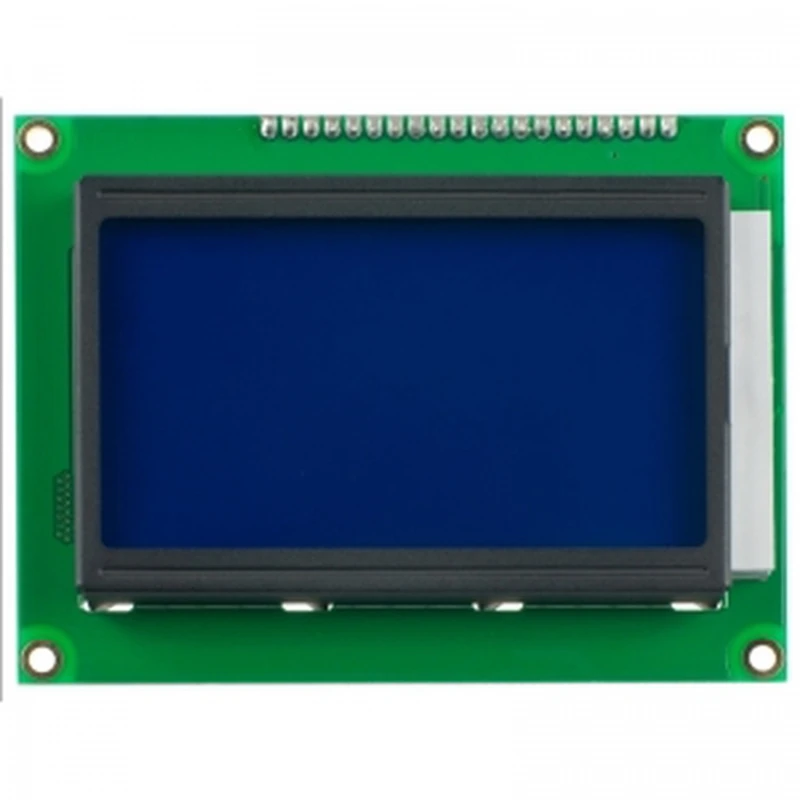

Lcd12864 128x64 grafinis ekranas Arduino Uno ir Mega2560

Lcd12864 128x64 grafinis ekranas Arduino yra LCD grafinis modulis su mėlynu foniniu apšvietimu ir baltais simboliais, sukurtas užtikrinti aiškų ir ryškų vaizdą elektronikos projektuose. Šis ekranas suderinamas su Arduino Uno ir Mega2560 plokštėmis, taip pat su PIC, AVR ir STM32 mikrovaldikliais, todėl tai universalus pasirinkimas kūrėjams ir elektronikos mėgėjams.

Pagrindinės savybės:

• 128x64 taškų grafinė raiška grafikams ir tekstui rodyti.
• Mėlynas foninis apšvietimas ir balti simboliai puikiam matomumui.

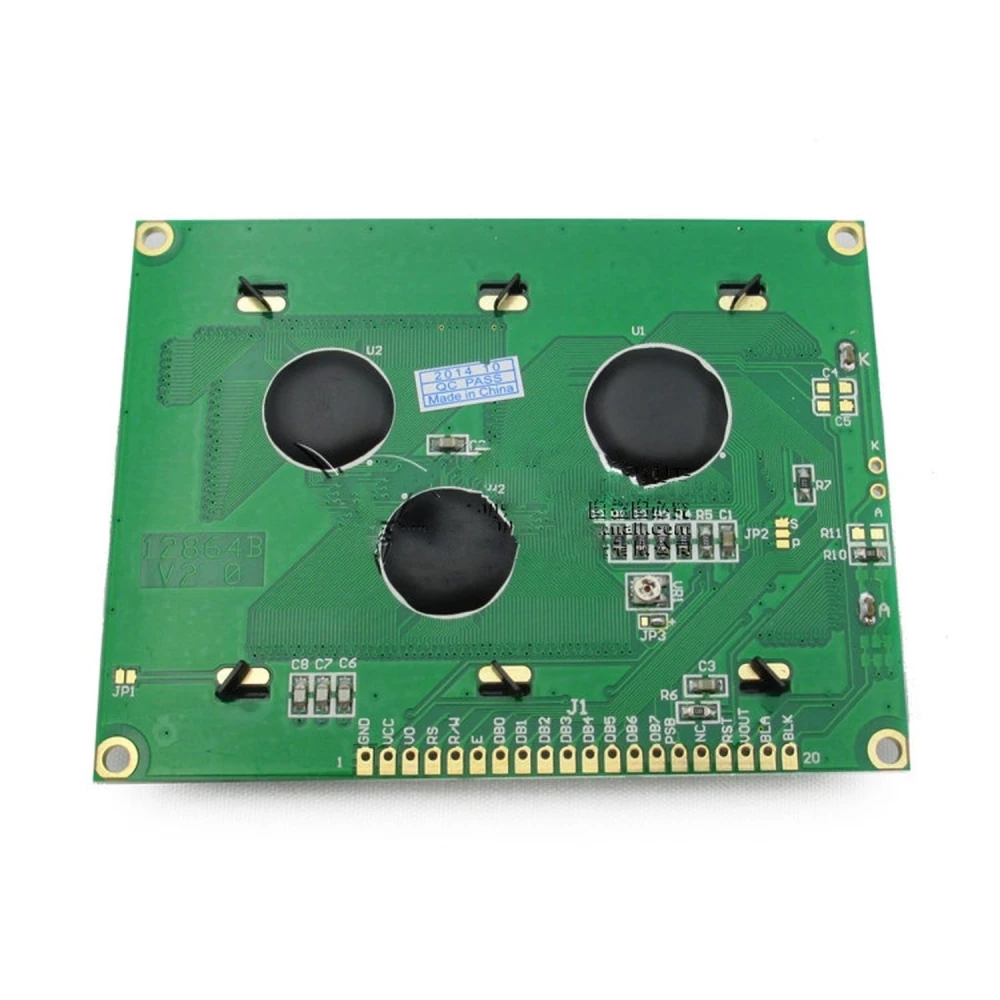

• Integruotas ST7920 valdiklis, palaikantis lygiagrečią ir serijinę komunikaciją.
• 5V maitinimas, tinkamas daugumai Arduino projektų.
• PCB matmenys: 93 x 70 x 13 mm, matoma sritis: 72 x 40 mm.

Techninės specifikacijos:

• Taškų atstumas: 0.52 x 0.52 mm.
• Kiekvieno taško dydis: 0.48 x 0.48 mm.
• Lygiagreti sąsaja: maitinimo, valdymo, duomenų ir foninio apšvietimo kontaktai tiesioginiam prijungimui.
• Serijinė sąsaja: maitinimo, mikroschemos valdymo, duomenų ir laikrodžio kontaktai efektyviai serijinei komunikacijai.

Tipinis naudojimas ir suderinamumas:

Šis ekranas idealiai tinka projektams, kuriuose reikia rodyti grafinę informaciją arba tekstą realiuoju laiku, pavyzdžiui, įterptinėms sistemoms, matuokliams, vartotojo sąsajoms ir nešiojamiems įrenginiams. Suderinamumas su Arduino Uno ir Mega2560 palengvina integraciją į DIY projektus ir prototipus. Be to, jį galima naudoti su PIC, AVR ir STM32 mikrovaldikliais, taip išplečiant pritaikymo galimybes.

Prijungimas ir valdymas:

Modulis gali būti prijungiamas lygiagrečia arba serijine komunikacija, prisitaikant prie projekto poreikių. ST7920 valdiklis leidžia valdyti sudėtingą grafiką ir tekstą naudojant specialias komandas. Foninis apšvietimas maitinamas 5V, užtikrinant gerą matomumą net ir prastai apšviestoje aplinkoje.

Pagrindiniai privalumai:

• Didelė grafinė raiška tikslioms detalėms.
• Lengva integracija su Arduino plokštėmis ir kitais mikrovaldikliais.
• Foninis apšvietimas pagerina įskaitomumą įvairiomis sąlygomis.
• Patikimas ir plačiai palaikomas ST7920 valdiklis.

Apibendrinant, Lcd12864 128x64 grafinis ekranas Arduino yra svarbus komponentas tiems, kurie ieško efektyvaus ir universalaus vaizdinio sprendimo savo elektronikos projektuose. Kompaktiškas dizainas, paprastas naudojimas ir suderinamumas daro jį puikiu pasirinkimu kūrėjams ir makeriams.

• 128x64 taškų LCD grafinis ekranas su mėlynu foniniu apšvietimu ir baltais simboliais
• ST7920 valdiklis su lygiagrečios ir serijinės komunikacijos palaikymu
• 5V maitinimas, tinkamas Arduino Uno ir Mega2560
• Modulio matmenys: 93 x 70 x 13 mm; matoma sritis: 72 x 40 mm
• Suderinamas su PIC, AVR ir STM32 mikrovaldikliais didesniam universalumui
